7-8.方形及び円形導波管方形導波管導波管の規格

3.方形及び円形導波管(6)

3-1 方形導波管

(6) 導波管の規格

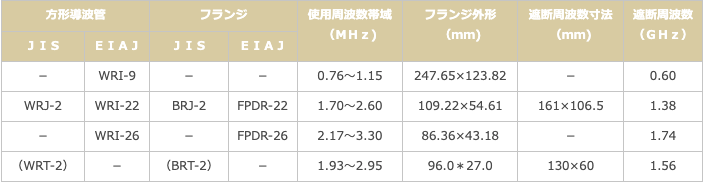

方形導波管の規格は、ＪＩＳ並びにＥＩＡＪなどで規定されており、表10.3.1に２４５０ＭＨｚ付近で使用される規格を示している。表中のＷＲＴ－２については東芝独自の規格であり、マイクロ波加熱装置にはこの両方が利用されている。尚、ＷＲI－２６も２４５０ＭＨｚ帯域で使用可能だが、クライストロン式発振機に使用したことがあるが、マイクロ波加熱装置に使用している例は無いと思っている。
